哈希Orbisphere510 微量溶解氢分析仪

Orbisphere510 微量溶解氢分析仪

典型应用

Orbisphere510具有精确、强大的过程监测能力。 广泛应用在电厂、电子、生命科学、化学和水处理行业等溶解氢的测量

仪器特点

●        高效良好的分辨率 0.01ppb，高精度 0.1ppb，快速响应时 间 7.2S，意味着过程监测得到可靠保障

●        简单，直观的软件导航对操作人员而言使用很方便，对技术 人员的需求则有足够的灵活性

●        彩色的触摸屏界面，IP65 级不锈钢外壳使得仪器坚固耐用， 可应对恶劣的工业环境

●        最多可存储 10000 个测量数值，最近的 1000 个操作人员的动作以及最近的 50 个校准的详细情况

●        内部诊断功能简化了问题的解决，并以提醒用户进行维护和 校准

●        软件的密码保护功能可以提供五个不同等级的获取权限，将 可能的操作和配置错误降到最小

●        可调的报警和输出确保任何超过指标的事件被正确的记录下来

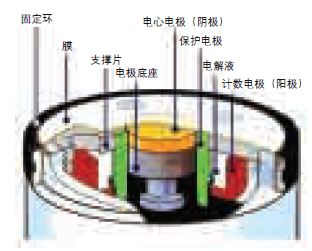

电极结构

电解池中包括金属阴极和金属阳极。在阴极和阳极之间有电 压。它们之间有电流形成。阳极是计数电极；电极和电解液外面 覆盖一层渗透膜，把样品和气体隔离开。另外，在中心电极周围 环绕着一个电极-保护电极；它的作用是防止其它气体进入中心 的阴极。

技术指标

水 样： 温度：5～45℃

传感器耐受的温度：-5～100℃

压力：1～4bar

流速：50～500mL/min

测 量： 量 程   0.01～10000ppb（H2)

准 确 度   0.1ppb±1%，

分 辨 率   0.01ppb

响应时间  T90≤7.2s

模拟输出： 3 路 4-20mA(500Ohms)，3 路 0-5V

继 电 器： 3 个测量报警继电器(2A-30VAC或0.5A-50VDC),1 个仪器系统警报

电 源; 85～264VAC，50/60Hz，25VA，

环境要求： -5℃～50℃；相对湿度为 0～95% ，无冷凝

过热切断保护 可设置过热切断用于保护传感器

外 壳： 壁挂式/管式, 不锈钢；面板式, 铝；IP65

显 示： 彩色 STN, 320×240 象素，有 LED 背景灯 键 盘： 触摸屏面板

尺 寸：  壁挂式/管式236.5mm (高)×160mm (长)×250mm (宽)

面板式   高度：仪表板－156mm，

外壳 123mm/250mm （长）

宽 度： 仪表板－220mm，

外壳 214mm

重 量：  壁挂式/管式3.8kg

面板式2.9kg
